近年來，隨著建設屏蔽機房的人數不斷增多，對於(yu) 屏蔽機房的設計要求也提出了更高的標準，下麵就由無錫立達屏蔽的工作人員為(wei) 大家介紹一下建設屏蔽機房要滿足哪些設計要求，以供大家了解：

屏蔽機房的設計要點

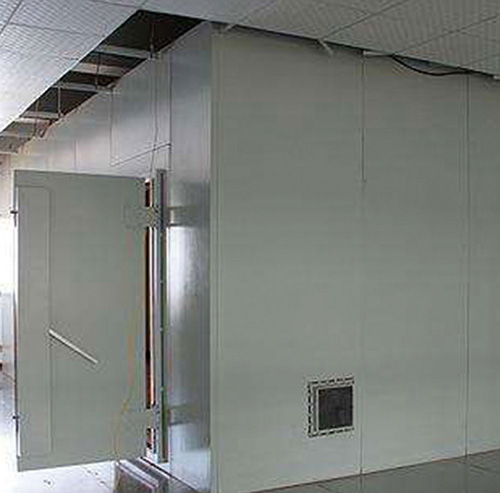

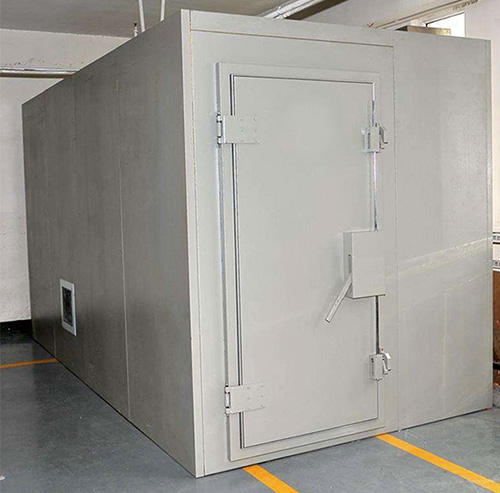

1.此處以鋼板焊接式電磁s8雷竞技為(wei) 例。包括六麵龍骨框架、冷軋鋼板。龍骨框架由槽鋼、方管焊接而成，材料規格按s8雷竞技大小確定地麵龍骨(地梁)應與(yu) 地麵進行相對緣處理。牆、頂部冷軋鋼板厚度2mm，底部鋼板厚3mm，先在車間預製成模塊，分別焊接在龍骨框架內(nei) 側(ce) 。所有焊接均采用CO2保護焊，連續滿焊，並用專(zhuan) 用設備撿漏，防止漏波。所有鋼質殼體(ti) 必須進行良好的防鏽處理;

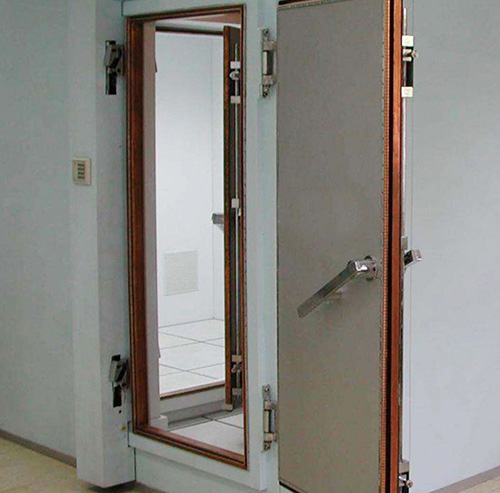

2.電磁屏蔽門：電磁屏蔽門是s8雷竞技主要活動部件，也是s8雷竞技綜合屏蔽效能的關(guan) 鍵，技術含量較高，材料特殊，工藝其複雜，共426道工序。電磁屏蔽門有鉸鏈式插刀門、平移門兩(liang) 大類，各有手動、電動、全自動等形式。如考慮使用的穩定性及性價(jia) 比，則手動插刀式鉸鏈門;

3.蜂窩型通風波導窗：通風換氣、調節空氣是s8雷竞技必備設施。蜂窩型波導窗由對邊距42mm的六邊形鋼質波導管集合組成，波導管不妨礙空氣流通，卻對電磁輻射有截止作用。目前主要采用300mm×300mm×42mm規格的全焊接式蜂窩式波導窗，插入損耗150KHz～1GHz≥100dB，完全滿足規範要求。s8雷竞技按麵積大小配置相應數量的波導窗，分別用於(yu) 進風、排風、瀉壓;

4.強弱電濾波器：進入s8雷竞技的電源線、通信信號線等導體(ti) 都會(hui) 夾帶傳(chuan) 導電磁幹擾，必須有相應的濾波器加以濾除。濾波器是由無源元件(電感、電容)構成的無源雙向網絡，其主要性能參數是截止頻率(低通、高通、帶通、帶阻)、插入損耗(阻帶衰減量)，濾波性能取決(jue) 於(yu) 濾波級數(濾波器濾波元件數)、濾波器結構類型(單電容型C型、單電感型L型、π型)等;

5.波導管：進入防護室的各種非導體(ti) 管線如消防噴淋管、光纖等，均應通過波導管，波導管對電磁輻射的截止原理與(yu) 波導窗相同;

6.被屏蔽的物體(ti) (設備等)不要安排在緊靠屏蔽體(ti) 的位置上，以盡量減少通過被屏蔽物體(ti) 體(ti) 內(nei) 的磁通;

7.必須盡量減少結構的電氣不連續性，以便控製經底板和機殼進出的泄漏輻射。提高縫隙屏蔽效能的結構措施包括增加縫隙深度，減少縫隙長度，在結合麵上加入導電襯墊，在接縫處塗上導電塗料，縮短螺釘間距離等。

屏蔽機房的施工要點

1.在底板和機殼的每一條縫和不連續處要盡可能好的搭接。搭接的程度對殼體(ti) 的屏蔽效能起決(jue) 定性作用;在屏蔽、通風和強度要求高而質量不苛刻時，用蜂窩板屏蔽通風口，好用焊接方式保持線連接，防止泄漏。

2.在可能的情況下，接縫應焊接。在條件受限製的情況下，可用點焊、曉間距的鉚接和用螺釘來固定。用螺釘或鉚接進行搭接時，應首先在縫的中部搭接好，然後逐漸向兩(liang) 端延伸，以防金屬表麵的彎曲，在不加導電襯墊時，螺釘間距一般應小於(yu) 高工作頻率的1%，至少不大於(yu) 1/20波長;

3.要注意由於(yu) 電纜穿過機殼使整體(ti) 屏蔽效能降低的程度。典型的未濾波的導線穿過屏蔽體(ti) 時，屏蔽效能降低30db以上;電源線進入機殼時，全部應通過濾波器盒。濾波器的輸入端好能穿出到屏蔽機殼外;若濾波器結構不宜穿出機殼，則應在電源線進入機殼處專(zhuan) 為(wei) 濾波器設置一隔艙;信號線、控製線進入/穿出機殼時，要通過適當的濾波器。具有濾波插針的多芯連接器適用於(yu) 這種場合;

4.穿過屏蔽體(ti) 的金屬控製軸，應該用金屬觸片、接地螺母或射頻襯墊接地。也可不用接地的金屬軸而用其它軸貫通，一般采用波導截止頻率比工作頻率高的圓管來做控製軸;必須注意在截止波導孔內(nei) 貫通金屬軸或導線時會(hui) 嚴(yan) 重降低屏蔽效能;

5.在接縫不平整的地方，或在可移動的麵板等處，必須使用高導電率和彈性好的導電襯墊或指形彈簧材料;保證緊固方法有足夠的壓力，以便在有變形受力、衝(chong) 擊、震動時保持表麵接觸;

6.保證同襯墊材料配合的金屬表麵沒有任何非導電保護層;

7.可通過截止波導或通風板對窗進行屏蔽，也可以用鍍膜或夾金屬網的屏蔽窗用於(yu) 顯示器監視器等;盡可能在指示器、顯示器後麵加屏蔽，並對所有引線用穿心電容濾波;在不能從(cong) 後麵屏蔽指示器/顯示器和對引線濾波時，要用與(yu) 機殼連續連接的金屬網或導電玻璃屏蔽指示器/顯示器的前麵。對夾金屬絲(si) 的屏蔽玻璃，在保持合理透光度條件下，對30～1000m的屏蔽效能可達50～110db。在透明塑料或玻璃上鍍透明導電膜，其屏蔽效果一般不大於(yu) 20db;

8.在操作器件(如旋鈕按鍵撥動開關(guan) 等)的處理方麵，當信號頻率較高時，可利用截止波導管的原理;當信號頻率較低時，可利用隔離艙將其與(yu) 其他電路部分割離;

9.指示燈表盤處理可以采用：金屬網屏蔽、截止波導管法、濾波器、加隔離窗。
